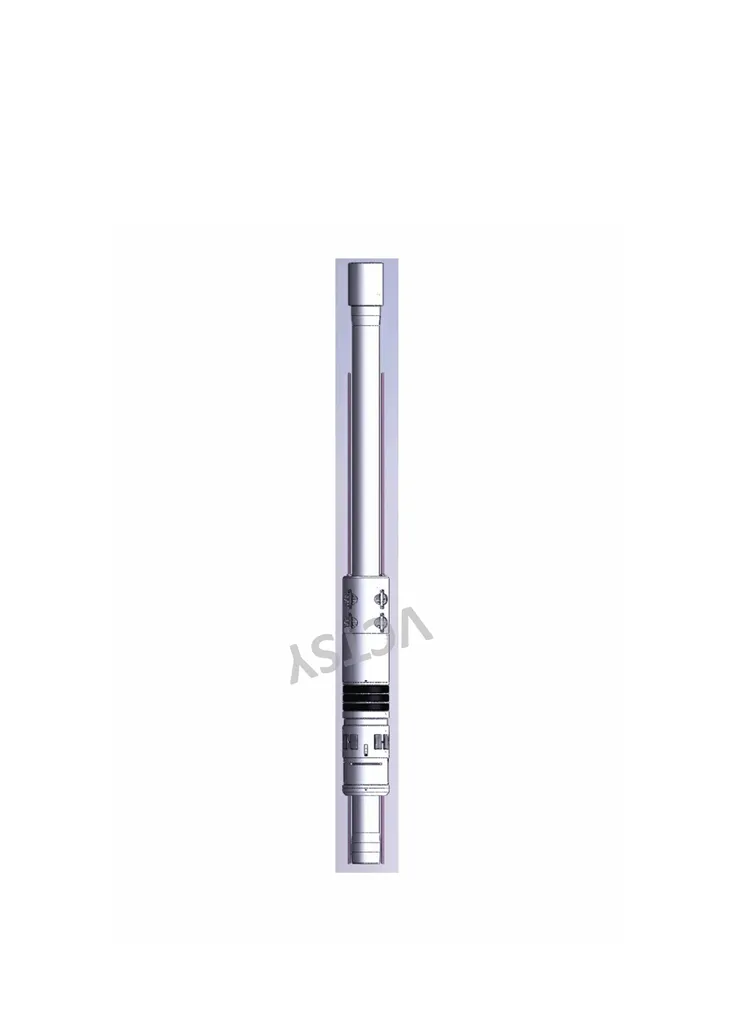

IWPT سیریز ذہین تکمیل لائن کراسنگ ٹاپ پیکر
● برانڈ کا نام: VCTSY
● سرٹیفیکیشن: API 11D1
● ماڈل نمبر: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }}،IWPT-7-962
● پیکجنگ کی تفصیلات: پلائیووڈ کیس
● ترسیل کا وقت: درخواست کے مطابق
● ادائیگی کی شرائط: T/T
● سپلائی کی اہلیت: درخواست کے مطابق
یہ پراڈکٹ ایک پریشر پیکر ہے جو بڑے قطر کے انجیکشن ویلز میں استعمال ہوتا ہے۔ جب پیکر کو منتقل کیا جاتا ہے اور نلیاں میں چلایا جاتا ہے، تو نلیاں پر دباؤ ڈالنے سے پیکر سیٹ ہو جاتا ہے، اس طرح نلیاں اور کیسنگ اینولس کو سیل کر دیا جاتا ہے۔ نلیاں کا سیدھا کھینچنا قینچ کی رہائی کے طریقہ کار کو رہائی کے لئے کاٹ دیتا ہے۔ اس میں دو طرفہ پرچی کی خصوصیات ہیں۔
تکنیکی پیرامیٹر
1.
|
ڈرائنگ نمبر |
IWPT٪7b٪7b0٪7d٪7d |
IWPT٪7b٪7b0٪7d٪7d |
IWPT٪7b٪7b0٪7d٪7d |
IWPT٪7b٪7b0٪7d٪7d |
|
|
کنیکٹنگ تھریڈ |
اوپری |
2 7/8" تھریڈ ٹائپ باکس |
3 1/2" تھریڈ ٹائپ باکس |
2 7/8" تھریڈ ٹائپ باکس |
3 1/2" تھریڈ ٹائپ باکس |
|
زیریں |
2 7/8" تھریڈ ٹائپ پن |
3 1/2" تھریڈ ٹائپ پن |
2 7/8" تھریڈ ٹائپ پن |
3 1/2" تھریڈ ٹائپ پن |
|
|
شناخت |
2.44" (Φ62 ملی میٹر) |
2.99" (Φ76 ملی میٹر) |
2.44" (Φ62 ملی میٹر) |
2.99" (Φ76 ملی میٹر) |
|
|
کراسنگ ہول |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
باؤنڈری ڈائمینشن |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
قابل اطلاق کیسنگ |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
پرچی فارم |
دو طرفہ پرچی |
دو طرفہ پرچی |
دو طرفہ پرچی |
دو طرفہ پرچی |
|
|
ایلسٹومر |
ایچ این بی آر |
ایچ این بی آر |
ایچ این بی آر |
ایچ این بی آر |
|
|
مواد |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
|
|
محفوظ ٹینسائل بوجھ |
645KN |
921KN |
645KN |
921KN |
|
|
کام کرنے کا درجہ حرارت |
160 ڈگری |
160 ڈگری |
160 ڈگری |
160 ڈگری |
|
|
کام کا دباؤ |
5000psi، 10000psi |
5000psi، 10000psi |
5000psi، 10000psi |
5000psi، 10000psi |
|
|
بیٹھنے کا دباؤ |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
دباؤ چھوڑنا |
37000 پونڈ |
37000 پونڈ |
40000 پونڈ |
40000 پونڈ |
|
|
مینوفیکچرنگ کا معیار |
API 11D1 V3٪2cV٪7b٪7b3٪7d٪7d |
API 11D1 V3٪2cV٪7b٪7b3٪7d٪7d |
API 11D1 V3٪2cV٪7b٪7b3٪7d٪7d |
API 11D1 V3,V0 |
|
2.
|
ڈرائنگ نمبر |
IWPT٪7b٪7b0٪7d٪7d |
IWPT٪7b٪7b0٪7d٪7d |
IWPT٪7b٪7b0٪7d٪7d |
IWPT٪7b٪7b0٪7d٪7d |
|
|
کنیکٹنگ تھریڈ |
اوپری |
4 1/2" خصوصی تھریڈ ٹائپ باکس |
5" خصوصی تھریڈ ٹائپ باکس |
5 1/2" خصوصی تھریڈ ٹائپ باکس |
7" خصوصی تھریڈ ٹائپ باکس |
|
زیریں |
4 1/2" خصوصی تھریڈ ٹائپ پن |
5" خصوصی تھریڈ ٹائپ پن |
5 1/2" خصوصی تھریڈ ٹائپ پن |
7" خصوصی تھریڈ ٹائپ پن |
|
|
شناخت |
3.465" (Φ88 ملی میٹر) |
3.465" (Φ88 ملی میٹر) |
4.882" (Φ124 ملی میٹر) |
4.882" (Φ124 ملی میٹر) |
|
|
کراسنگ ہول |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
باؤنڈری ڈائمینشن |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
قابل اطلاق کیسنگ |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
پرچی فارم |
دو طرفہ پرچی |
دو طرفہ پرچی |
دو طرفہ پرچی |
دو طرفہ پرچی |
|
|
ایلسٹومر |
HNBR، AFLAS |
HNBR، AFLAS |
HNBR، AFLAS |
HNBR، AFLAS |
|
|
مواد |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
L80-1Cr / 3Cr / 13Cr |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
L٪7b٪7b0٪7d٪7dCr ٪2f 3Cr ٪2f 13Cr |
|
|
محفوظ ٹینسائل بوجھ |
943KN |
943KN |
1504KN |
1504KN |
|
|
کام کرنے کا درجہ حرارت |
150 ڈگری، 203 ڈگری |
150 ڈگری، 203 ڈگری |
150 ڈگری، 203 ڈگری |
150 ڈگری، 203 ڈگری |
|
|
کام کا دباؤ |
5000psi، 10000psi |
5000psi، 10000psi |
5000psi، 10000psi |
5000psi، 10000psi |
|
|
بیٹھنے کا دباؤ |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
دباؤ چھوڑنا |
37000 پونڈ |
37000 پونڈ |
40000 پونڈ |
40000 پونڈ |
|
|
مینوفیکچرنگ کا معیار |
API 11D1 V3٪2cV٪7b٪7b3٪7d٪7d |
API 11D1 V3٪2cV٪7b٪7b3٪7d٪7d |
API 11D1 V3٪2cV٪7b٪7b3٪7d٪7d |
API 11D1 V3,V0 |
|
